Modèle Talon - Découpe multicouche
La machine Talon offre une solution de découpe industrielle robuste, capable de traiter jusqu’à 7 cm de matière compressée pour les productions à haute épaisseur
Présentation

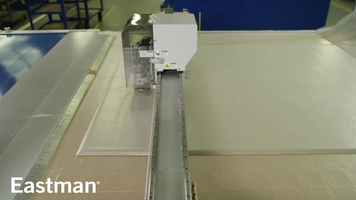

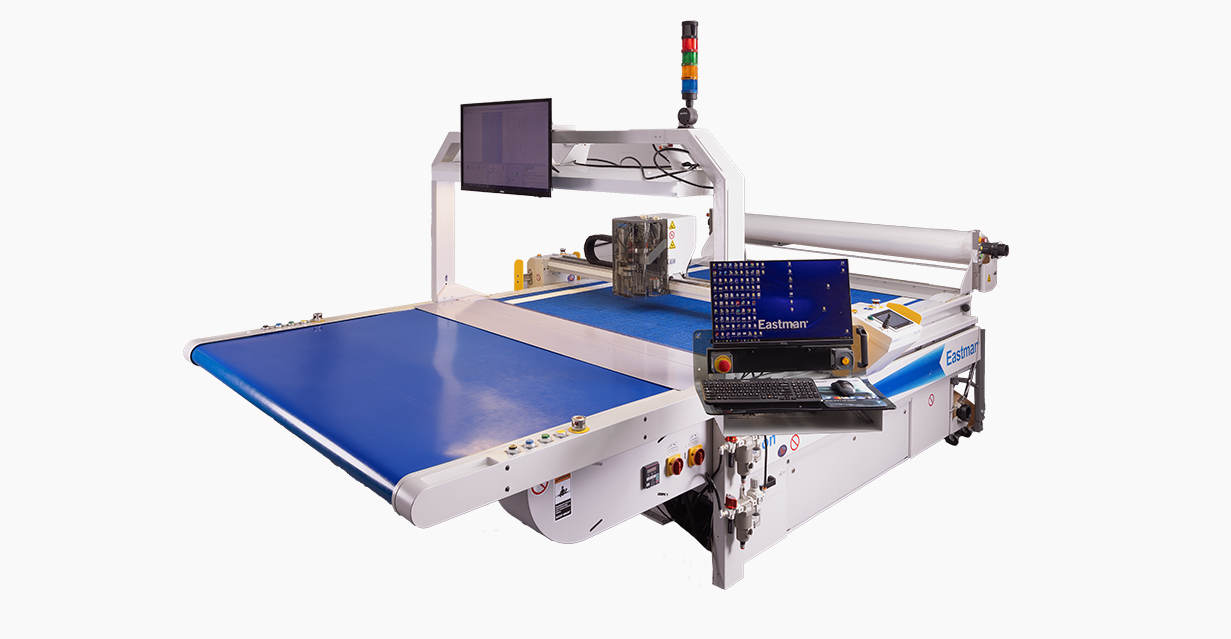

La machine de découpe multicouche Eastman, modèle Talon, est conçue et fabriquée aux États‑Unis pour tirer automatiquement des couches de matériaux empilés depuis la table d’épendage vers le convoyeur en vue de la découpe des pièces. Son système de commande de mouvement de pointe garantit des opérations précises et une performance industrielle fiable.
Le modèle Talon 25 peut découper jusqu’à 3 cm de matériaux compressés, tandis que le modèle Talon 75 offre une capacité de découpe pouvant atteindre 7 cm.
Le modèle Talon a été développé pour répondre aux exigences croissantes des segments de marché tels que les textiles industriels et les industries composites. Il est parfaitement adapté aux clients travaillant des matériaux techniques traditionnels ou modernes, comme le Kevlar, la fibre de verre, les polyesters non tissés, le vinyle sur mousse et d’autres textiles industriels.
Automatisée > Découpe automatisée
Caractéristiques
Caractéristiques standards
- Base de données des matériaux
- Consommation d’énergie réduite grâce à des commandes de vide intelligentes
- Filtres lavables
- Silencieux interne
Tête d'outils
- Tête d’outils du modèle Talon, brevet déposé
- Couteau à changement rapide et disque d’affûtage
- Le couteau alternatif permet une découpe verticale précise
- Le logiciel de contrôle des lames Intellicut garantit des coupes précises et de haute qualité du multicouche au monocouches (modèle 75x uniquement)
- Modèle Talon 25 : peut couper jusqu’à 3 cm de matériaux compressés
- Modèle Talon 75 : peut couper jusqu’à 7 cm de matériaux compressés
- Single coated diamond disc provides the perfect cutting edge. Sharpener can be adjusted to user defined angle.
- Système de perçage pneumatiques simple ou double à grande vitesse
- Le système de refroidissement interne de la manivelle / vilebrequin réduit la chaleur et l’usure.
- L’accès facile aux lames et aux pièces d’assemblage simplifie les procédures d’entretien quotidiennes
- Système de lames à entraînement direct pour moins de pièces mobiles et moins d’usure
- Contrôleur d’usure des lames
- Contrôle des angles pour minimiser la fusion
Sécurité
- Six arrêts d’urgence à distance·
- Des disques d’arrêt supplémentaires montés sur le portique interrompent le fonctionnement du système jusqu’à ce qu’il soit remis au point mort et réinitialisé. L’opération peut reprendre à partir de n’importe quelle position.
- La tête d’outils est équipée d’un couvercle de sécurité transparent
- Un point d’arrêt unique avec un système d’alimentation universel pour la mise hors service protège les employés contre les démarrages inattendus
- Stack light indicator marks operation status
Télécharger la fiche technique PDF
Consulter le flipbook
Informations complémentaires
| Largeur zone de découpe | Modèle Talon 25: 2.0 m (78 inches) |
|---|---|
| Largeur totale de la machine | 2.84m (111 inches) |
| Longueur zone de découpe | 1.68m (5.5 ft.) |
| Longueur totale de la machine | 3.96m (13 ft.); 1.22m ( 4 ft.) convoyeur de déchargement |
| Systèmes asservis | Dual-X Axis, Y-Axis & Theta Axis. |
| Epaisseur max du matériau compressé | Modèle Talon 25: 3cm (1.18 in.) |
| Electricité – Contrôle de puissance | 208/230/380/460/575V, 3 ph, 50/60 Hz, 9.0 kVA |
| Electricité - Système d'aspiration sous vide | 208/230/380/460/575V, 50/60 Hz, 25 HP, VFD control |
| Pneumatique | 6.2 bars (90 psi), 18 cfm |
| Vitesse maximum de découpe | Jusqu'à 101.6cm/second (40 in./sec ) – selon le matériau |
| Vitesse maximum du convoyeur | 20.3cm/min (8 in./sec.) |
| Accélération maximum | 1.0 g |
| Niveau sonore | <76 dB(A) |
| Température de fonctionnement | 12 – 37°C (55 – 100°F) |
| Humidité | 20-80% (sans condensation) |
| Avertissement | Les vitesses et accélérations réalisables dépendent de l'outil, du matériau et de l'épaisseur. Toutes les vitesses, dimensions, poids et données de performance indiqués sont approximatifs et sujets à changement sans préavis. |
