Modèle C135 -Table de découpe à convoyeur
La table de découpe robuste à convoyeur, modèle C135, permet à l’opérateur de découper et de transporter en continu des matériaux monocouche ou de faible épaisseur avec une précision, une vitesse et un contrôle constants.
Présentation

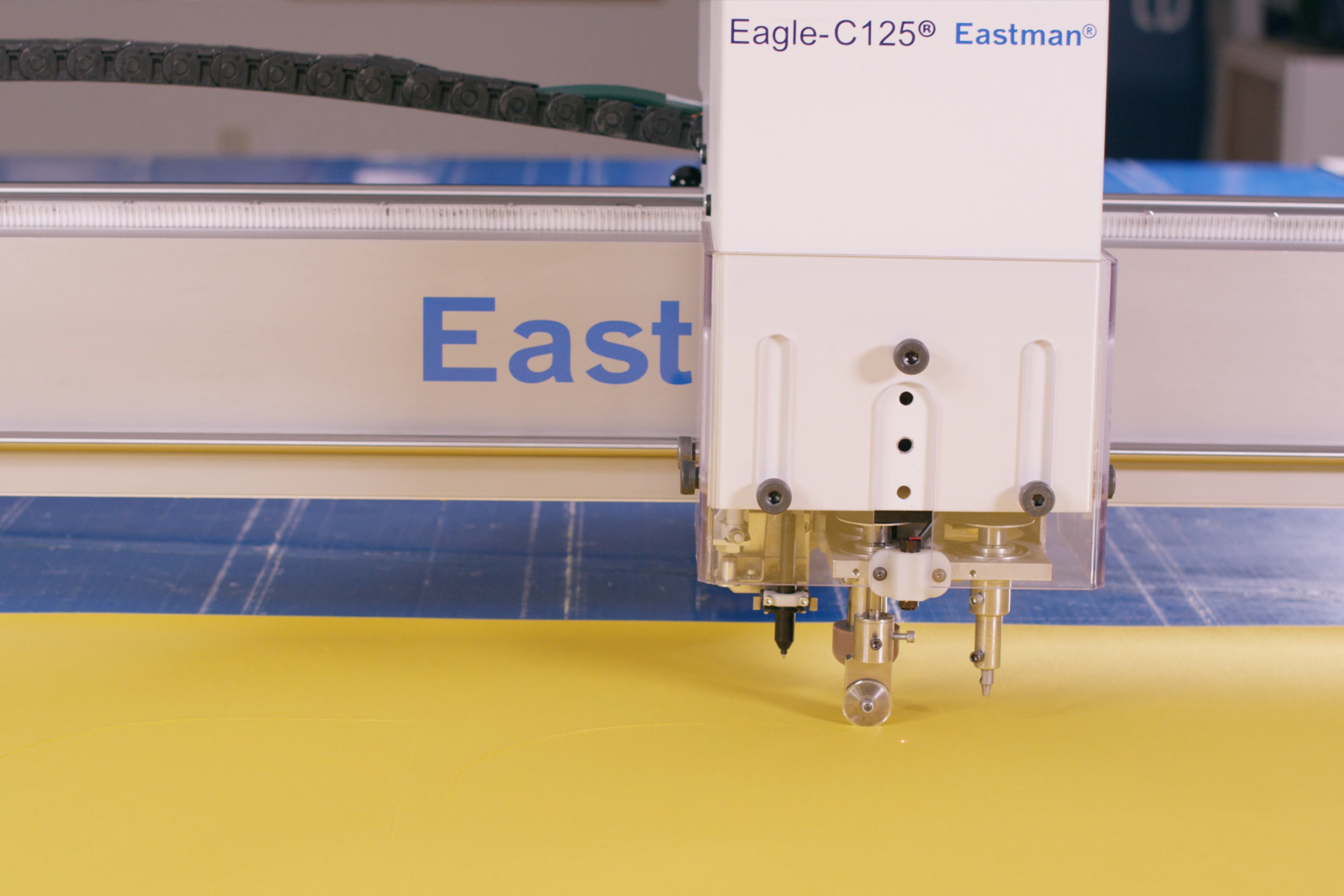

La machine de découpe à convoyeur Eastman Eagle C135 est une solution performante pour les découpes exigeantes de matériaux fins en monocouche. Elle assure un transport continu des matières à vitesse constante et parfaitement contrôlée. La conception du portique et de la tête d’outils permet de travailler une grande variété de textiles techniques et industriels, tout en dépassant les standards de précision du secteur.
Sa structure robuste garantit un rendement matière exceptionnel et permet souvent la découpe de plusieurs couches sans film plastique. Entièrement piloté par ordinateur, le système nécessite une intervention minimale de l’opérateur, alimentant et positionnant automatiquement le matériau au point de départ défini.
Le modèle C135 se distingue également par son efficacité lors de la découpe de pièces plus longues que la table. Grâce au logiciel exclusif InMotion™, la machine peut découper en continu pendant que le matériau avance sur le convoyeur, sans interruption du processus.
Disponible en différentes largeurs, longueurs et avec un large choix d’accessoires pour la tête d’outils, le C135 s’adapte à vos applications et peut être configuré pour maximiser votre productivité.
Automatisée > Découpe automatisée
Caractéristiques
Caractéristiques standars
- Choix de tête d’outil standard, avec des broches d’outils alignées et calibrées individuellement selon votre choix. Plus de 60 lames, poinçons et encoches disponibles. Option tête d’outils renforcée disponible selon matériaux découpés.
- Une fonction de bibliothèque dans le logiciel de contrôle d’exploitation permet à l’opérateur d’enregistrer les pressions d’outils et les affectations de lame couramment utilisées en fonction des fichiers de travail et des matériaux.
- Évite les modifications non autorisées sur le système et le logiciel avec un accès de connexion restreint.
Surface de découpe
La surface de découpe est un revêtement en uréthane coulé lisse et durable, à haute dureté, adaptée même aux matériaux collants ou duveteux. Ce revêtement s’est avéré fiable pendant plus de 2 000 heures de fonctionnement normal, certains clients témoignant de plus de quatre ans d’utilisation continue.
Maintien du matériau
Le modèle C135 est équipé d’un système d’aspiration autonome à haut débit pour assurer un maintien optimal du matériau pendant la découpe. Des millions de trous sont perforés selon un motif aléatoire qui fournit un flux d’aspiration uniformément dispersé, peu importe où vous découpez. La zone de ramassage des pièces est intégrée à la conception, éliminant ainsi le besoin d’une extension de table.
Conformité internationale
L’ordinateur d’exploitation et l’armoire de commande sont dans des boîtiers indépendants qui sont scellés pour offrir une protection contre la poussière et l’eau dans les environnements difficiles ou à haute teneur en particules. De plus, les connecteurs de câblage, les servomoteurs et les composants d’affichage répondent aux exigences internationales reconnues en matière de protection.
Conception industrielle
- Régulateur électropneumatique avancé pour un contrôle précis de la pression de l’outil
- Connecteurs de câble renforcés
- Panneau de configuration haute/basse tension clair pour un dépannage facile
- Accès facile, portes scellées pour l’inspection et la maintenance
- Construction en acier épais avec revêtement en poudre résistant aux rayures
Téléchargez la fiche technique PDF
Informations complémentaires
| Largeur | 1.98 m (78 in.) 2.44 m (96 in.) 2.74 m (108 in.) 2.90 m (2.90 m) 3.20 m (126 in.) 3.96 m (156 in.) |
|---|---|
| Longueur | 4.88m (16 ft.) 6.10m (20 ft. ) 10.97m (36 ft.) Contactez Eastman pour connaître les dimensions de la zone de découpe. Différentes longueurs disponibles. |
| Systèmes asservis | Dual-X Axis, Y-Axis & Theta Axis. X & Y-Axis Rack & Pinion Drive, Brushless Servo Motors |
| Electricité – Contrôle de puissance | 230V, 3 ph, 50/60 Hz, 5.4 kVA. Stand-alone step-down transformer required for other voltages. |
| Electricité - Système d'aspiration sous vide | 208/230/380/460V, 3 ph, 50/60 Hz, 10 HP, VFD control |
| Pneumatique | 5.17 – 6.2 bars at 0.42 cmm (75 – 90 psi at 15 SCFM ) |
| Vitesse maximum de découpe | 152.4cm/seconde (60 inches/second) |
| Vitesse maximum du convoyeur | 28cm/second (11 inches/second) Dépend la dimension du system |
| Accélération maximum | 1.3g |
| Vitesse maximum X/Y | 60 inches/second |
| Consommation d'air comprimé | 15 cfm |
| Niveau sonore | <76 db(A) |
| Température de fonctionnement | 55 – 100°F (12 – 37°C) |
| Humidité | 20-80% (sans condensation) |
| Avertissement | Les vitesses et accélérations réalisables dépendent de l'outil, du matériau et de l'épaisseur. Toutes les vitesses, dimensions, poids et données de performance indiqués sont approximatifs et sujets à changement sans préavis. |
